- 額定電壓：
- 110V～1000V 50/60HZ
- 額定電流：
- 1～1000kvar
- 產品優勢：
- SG系列三相干式變壓器廣泛適用于交流50或60Hz，電壓至660V戶內式的電器電源設備之用。
- 應用設備：
- 采用F、H級為基礎的絕緣系統，在變壓器的整個使用壽命期都保持極佳的電氣性能和機械性能。F、H級材料不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使使用數年后線圈仍保持結構緊密，并且能夠承受短路的壓力。
產品介紹
三相干式隔離變壓器產品概述
SG系列三相干式變壓器廣泛適用于交流50或60Hz，電壓至660 V戶內式的電器電源設備之用。產品的輸入、輸出電壓，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造.
三相干式隔離變壓器結構特點
采用F、H級為基礎的絕緣系統，在變壓器的整個使用壽命期都保持極佳的電氣性能和機械性能。F、H級材料不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使使用數年后線圈仍保持結構緊密，并且能夠承受短路的壓力;變壓器整體由H級浸漬漆在真空壓力下浸漬（VPI),然后在烘箱里高溫固化。變壓器一般設計成自然風冷，強制風冷可以根據用戶要求設計，此時變壓器的外形尺寸和重量都會減小.
三相干式隔離變壓器型號含義
三相干式隔離變壓器作用
用隔離變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司為客戶設計生產高質量的隔離變壓器。
三相干式隔離變壓器特性優點
1.高度隔離
2.N-G性能良好
3.高度共模干擾抑制
4.將△轉換為Y或Y至△
5.電壓抽頭容易轉換
6.按用戶的特殊性能要求設計
隔離變壓器加裝在穩壓電源的應用
一、在電源輸入端接入隔離變壓器（三角/星形）
1、若電網三次諧波和干擾信號比較嚴重，采用△/Yo隔離變壓器，可以去掉三次諧波和減少干擾信號。
2、可以采用△/Yo隔離變壓器產生新的中性線，使設備與電網中性線無關，避免由于電網中性線不良造成設備運行不正常。
3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。
二、在電源輸出端接入隔離變壓器（星形/三角）
1、防止非線性負載的電流畸變，影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。
2、非線性負載電流的畸變影響取樣的準確性，可以在Yo/△隔離變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源控制正常。
3、若負載不平衡，采用Yo/△也不影響穩壓電源的正常工作。
三相干式隔離變壓器電氣原理圖
三相干式隔離變壓器使用條件
1 適用海拔高度：≤5000m
2 環境溫度：-15℃～+40℃
3 相對濕度：≤85%
4 安裝場所應無嚴重影響穩壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
5 凡不符合上述使用條件的，應與我們協商確定。

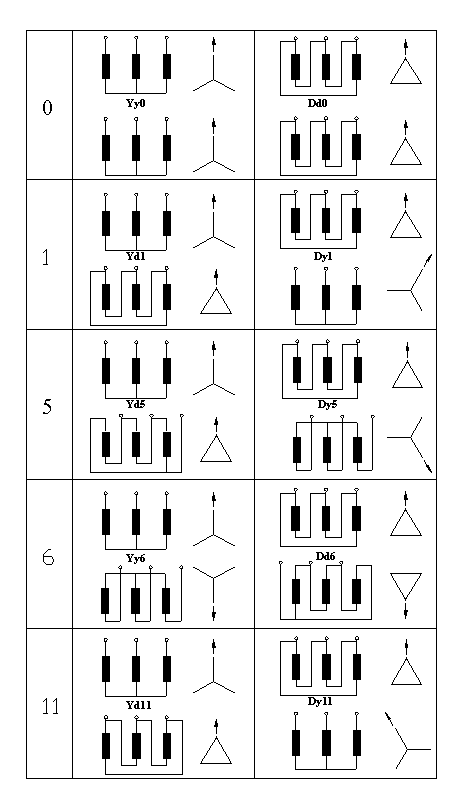

三相干式隔離變壓器的繞組連接方式：
三相干式隔離變壓器性能技術參數
1.額定容量：1kVA~800kVA
2.聯結組別：Dyn11，Yyn0
3.工頻耐壓：3kV/min
4.絕緣耐熱等級：F，H級
5.溫升限值：鐵芯不超過85K，線圈溫升不超過95K
6.輸入額定電壓：三相380V或單相220V
7.工作頻率：50Hz-60Hz
8.效率：≥98%
9.波形畸變：<0.1%
10.絕緣電阻：繞阻對地絕緣電阻 三相 ≥3.8M歐米茄； 單相 ≥2.2M歐米茄
三相干式隔離變壓器型號尺寸參數：(以下尺寸僅供參考，如需準確請咨詢）
| 變壓器型號 | 空載損耗 W | 負載損耗 W | 重量 kg | L | W | H | A | B | 安裝孔 |
| SG-1KVA | 35 | 75 | 20 | 210 | 170 | 210 | 100 | 90 | 7×12 |
| SG-2KVA | 50 | 95 | 30 | 240 | 190 | 230 | 125 | 120 | 9×15 |
| SG-3KVA | 55 | 125 | 40 | 300 | 180 | 280 | 150 | 120 | 9×15 |
| SG-4KVA | 75 | 150 | 46 | 300 | 200 | 280 | 150 | 120 | 11×18 |
| SG-5KVA | 75 | 175 | 50 | 300 | 200 | 280 | 150 | 120 | 11×18 |
| SG-6KVA | 95 | 190 | 57 | 300 | 220 | 280 | 150 | 140 | 11×18 |
| SG-7KVA | 120 | 200 | 68 | 300 | 240 | 280 | 150 | 160 | 11×18 |
| SG-8KVA | 140 | 230 | 75 | 360 | 230 | 330 | 200 | 140 | 11×18 |
| SG-9KVA | 140 | 240 | 83 | 360 | 230 | 330 | 200 | 140 | 11×18 |
| SG-10KVA | 160 | 250 | 90 | 360 | 230 | 330 | 200 | 155 | 11×18 |
| SG-12KVA | 190 | 400 | 110 | 420 | 230 | 380 | 250 | 140 | 11×18 |
| SG-15KVA | 190 | 400 | 120 | 420 | 230 | 380 | 250 | 140 | 11×18 |
| SG-20KVA | 220 | 460 | 150 | 480 | 250 | 380 | 300 | 160 | 14 |
| SG-25KVA | 280 | 600 | 180 | 550 | 350 | 460 | 300 | 300 | 14 |
| SG-30KVA | 350 | 760 | 210 | 570 | 360 | 620 | 350 | 300 | 14 |
| SG-40KVA | 400 | 850 | 260 | 610 | 370 | 680 | 350 | 300 | 14 |
| SG-50KVA | 450 | 1060 | 290 | 645 | 370 | 710 | 350 | 300 | 14 |
| SG-60KVA | 520 | 1260 | 340 | 700 | 370 | 710 | 400 | 300 | 14 |
| SG-80KVA | 650 | 1460 | 400 | 735 | 380 | 760 | 400 | 300 | 14 |
| SG-100KVA | 800 | 1670 | 530 | 780 | 400 | 860 | 500 | 350 | 14 |
| SG-150KVA | 600 | 2250 | 590 | 930 | 450 | 820 | 550 | 400 | 14 |
| SG-200KVA | 700 | 2680 | 760 | 960 | 450 | 970 | 550 | 400 | 14 |
| SG-250KVA | 810 | 2920 | 920 | 1050 | 450 | 980 | 660 | 400 | 14 |
| SG-315KVA | 990 | 3670 | 1080 | 1080 | 550 | 1060 | 660 | 500 | 14 |
| SG-400KVA | 1100 | 4220 | 1270 | 1130 | 550 | 1170 | 660 | 550 | 14 |
| SG-500KVA | 1310 | 5170 | 1650 | 1275 | 650 | 1255 | 660 | 600 | 14 |
| SG-630KVA | 1510 | 6220 | 1850 | 1330 | 650 | 1255 | 660 | 600 | 14 |
| SG-800KVA | 1710 | 7360 | 2210 | 1440 | 650 | 1285 | 820 | 600 | 14 |
------此文章由上海民恩電氣總結編輯供您參考
